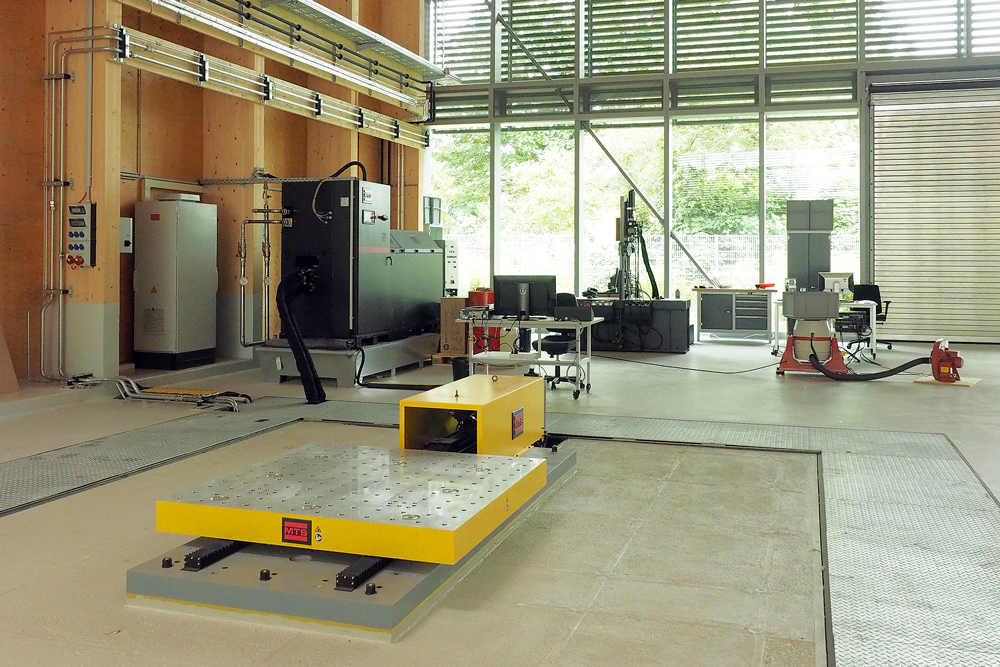

Shaking Table (MTS 1.5 m Uniaxial Seismic Simulator)

Mit der Erforschung und Entwicklung nachhaltiger Bauweisen und Fahrzeugkomponenten trägt das Fraunhofer WKI dazu bei, Klimaziele zu erreichen und Ressourcen zu schonen. Dazu gehört auch die Erforschung und Beurteilung des Schwingungsverhaltens neuer Materialien, Bauteile und Konstruktionen. Mithilfe eines uniaxialen Dynamikschwingtisches (»Shaking Table«) können wir am Fraunhofer WKI Einzelkomponenten und Gesamtkonstruktionen hinsichtlich ihrer strukturdynamischen Eigenschaften untersuchen – für ein Höchstmaß an Sicherheit.

Schwingungen treten überall dort auf, wo Bewegung stattfindet. Bauwerke müssen vor allem Windlasten standhalten. Ja nach Standort können zudem Erschütterungen durch Straßen-, Schienen- und Flugverkehr oder Erdbeben auftreten. In Fahrzeugen spielen Belastungen durch Fahrbahnunebenheiten eine entscheidende Rolle. Zusätzlich können die mechanischen Lasten überlagern und auch in Kombination mit klimatischen Lasten sowie Temperatureinflüssen auftreten.

Wir führen Vibrationstests nach Norm sowie spezieller Kundenanforderung durch. Die Bewegungen, Verformungen und Schädigungen werden mittels optischer und sensorischer Messtechnik überwacht und ausgewertet. Möglich sind Schwingungsprofile der Formen Sinus, Rauschen und Schock. Somit lassen sich harmonische, wechselnde und schlagartige Belastungen abbilden und die Bauteile unter realen Bedingungen prüfen. Dazu gehört auch die Betrachtung von klimatisch-mechanischen Wechselwirkungen sowie mehrachsige mechanische Belastungen. Über normierte Versuche hinaus können wir individuelle Prüfprofile erstellen und ausführen.

• Modell: 1.5 m Uniaxial Seismic Simulator (MTS System GmbH)
• Tischgröße und Arbeitsbereich: 1,5 m x 1,5 m
• Frequenzbereich: 0 bis 50 Hz
• Dynamische Verschiebung: 400 mm (+/- 200 mm)
• Max. Geschwindigkeit: 1 m/s
• Max. Beladung: 1500 kg
• Max. Beschleunigung: 5 g (Nullmasse), 2 g (max. Masse)
• Max. Kippmoment: 10 t/m
